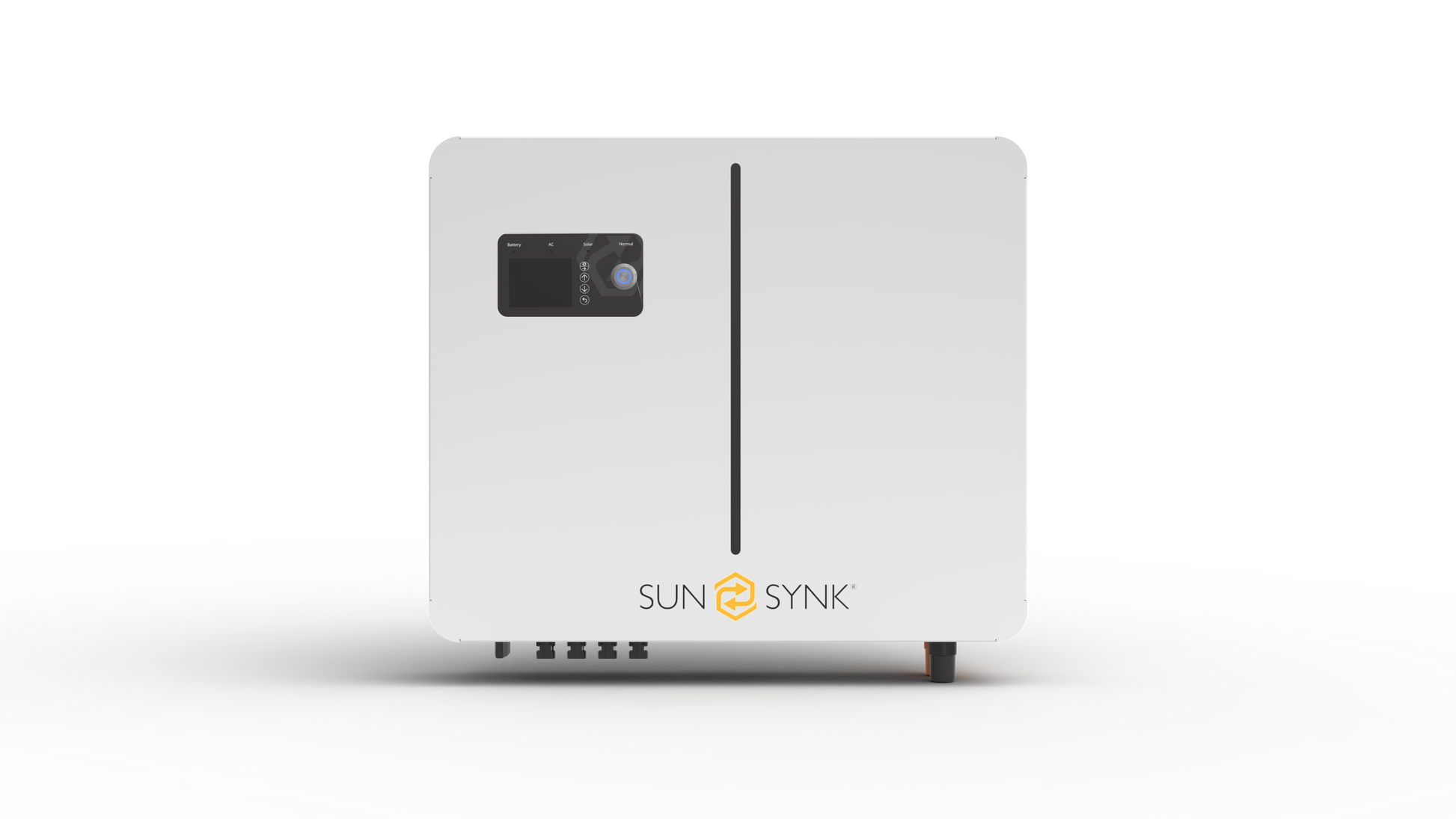

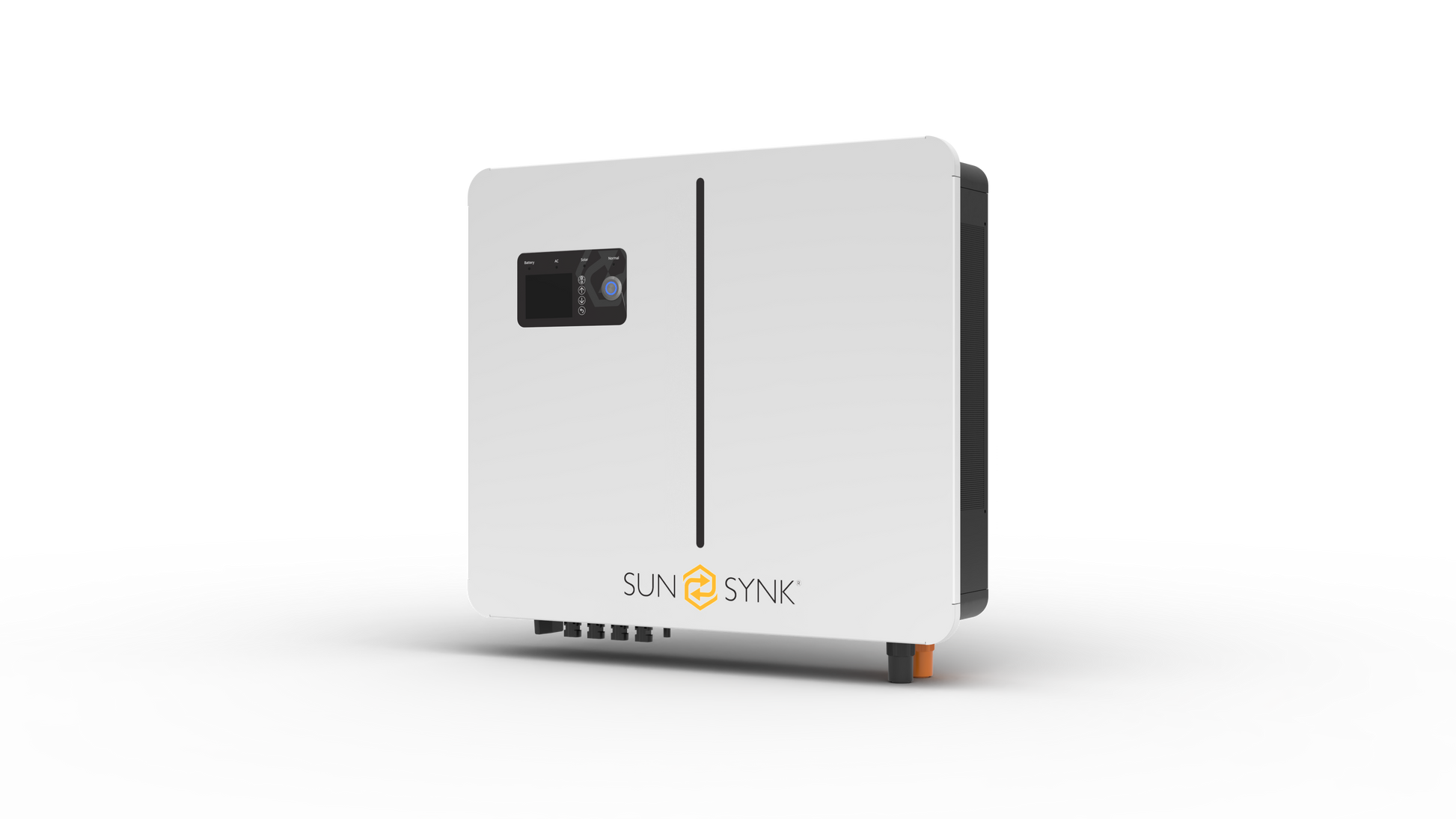

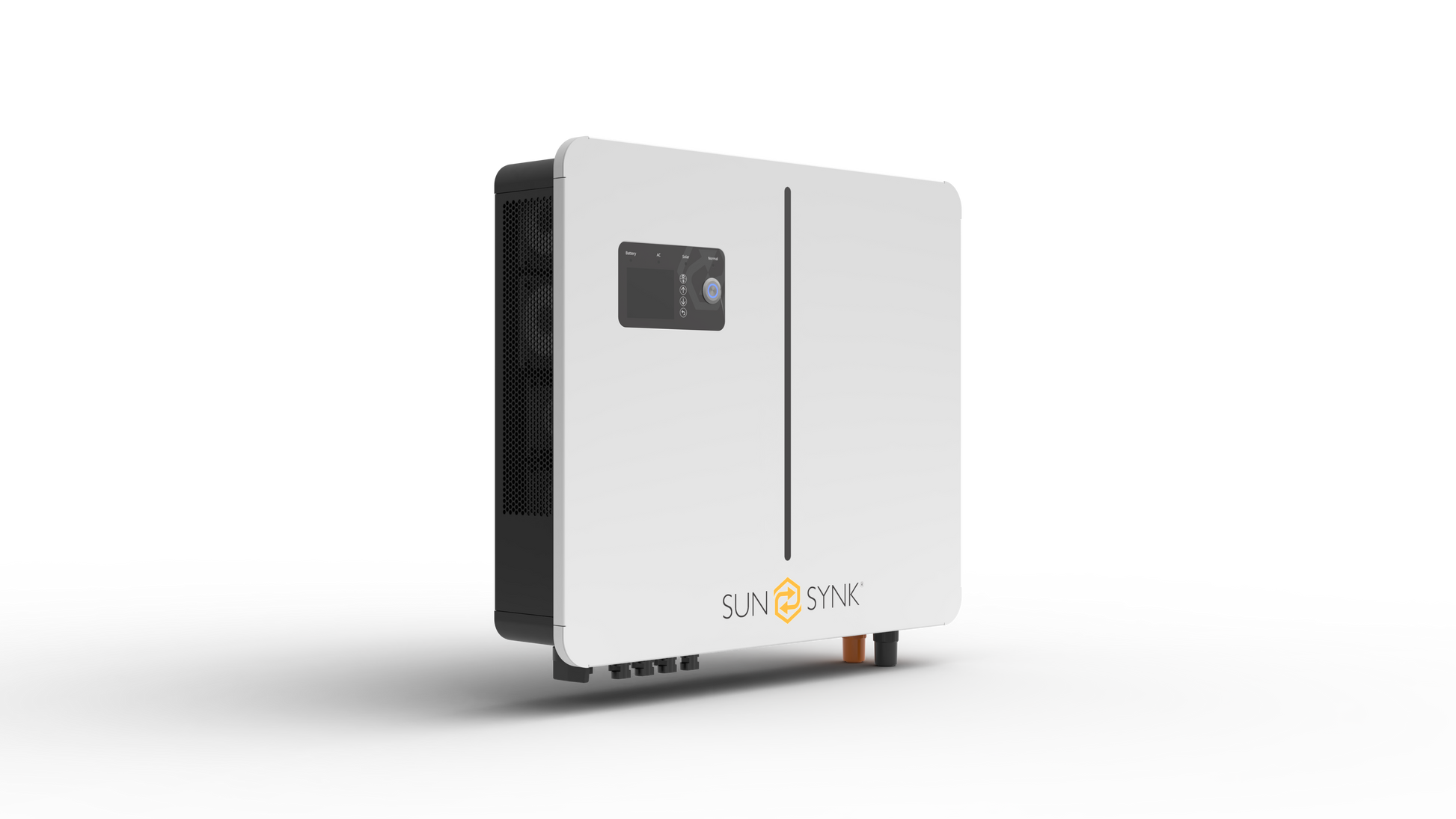

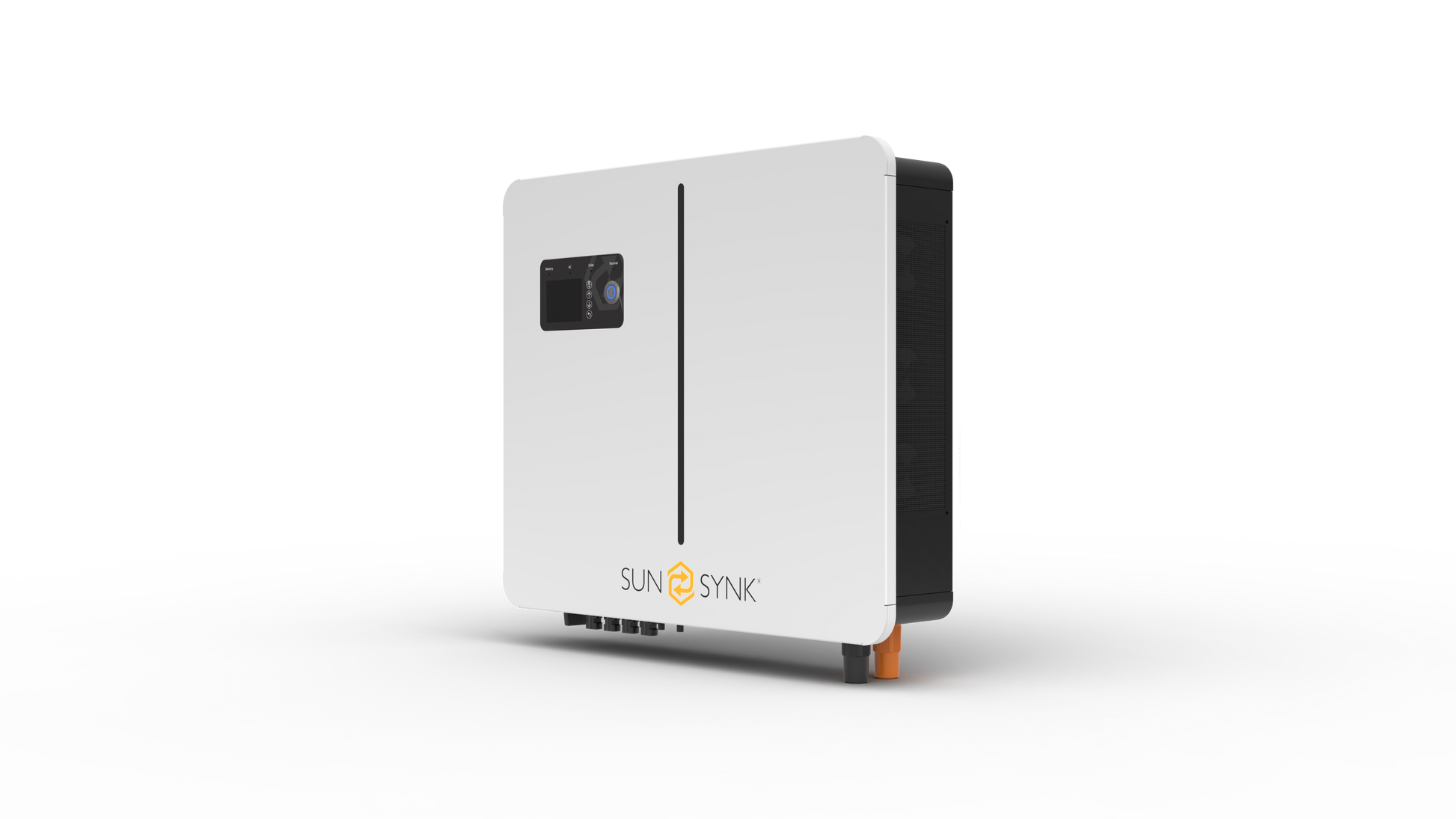

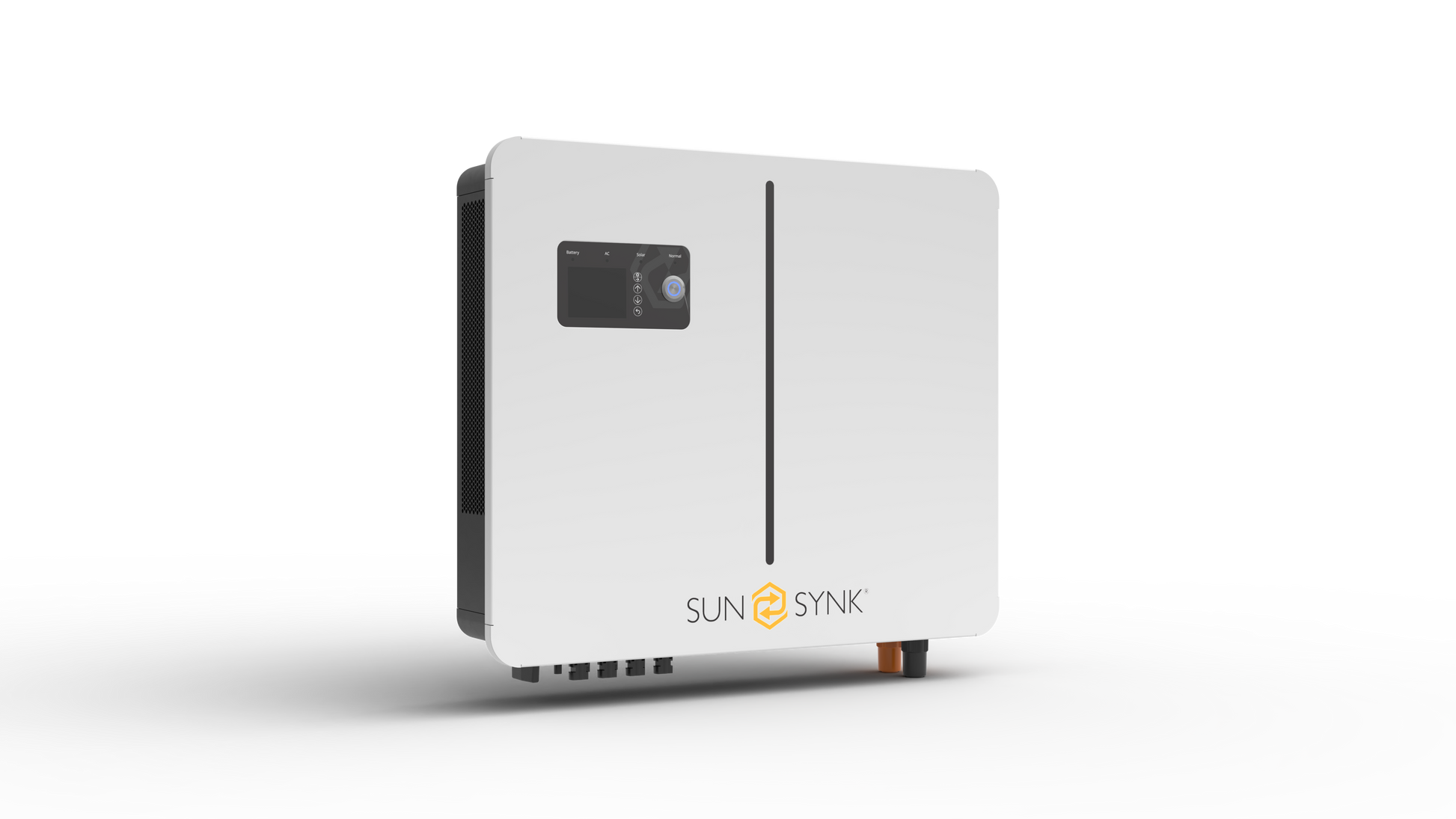

Onduleur Hybride SUNSYNK - Lynks Range • SM8.0kW monophasé

LYNKS RANGE 8kW ONDULEUR HYBRIDE Monohasé


 > Voir sa fiche technique

>> Voir son manuel technique



Paramètres d'entrée de la batterie

Type de batterie pris en charge : LiFePO4 ou plomb-acide

Plage de tension d'entrée de la batterie : 40~60V

Max. Tension de charge : 60V (configurable)

Max. Courant de charge : 150A (configurable)

Max. Courant de décharge : 180A (configurable)

Capacité de la batterie (recommandée) : 100~2000Ah

Charge pour la batterie LiFePO4 : Communication avec BMS de la batterie



Paramètres d'entrée de chaîne PV

Max. Puissance d'entrée CC : 10000W

Tension d'entrée CC : 500V

Plage de tension MPPT : 120~450V

Tension de démarrage : 150V

Max. Courant d'entrée : 23A

23A x 2 = 46A (2 canaux MPPT)



Paramètres de sortie AC (Back-Up)(Feed to Essential Load)

Max. Puissance de sortie : 8000W

Max. Puissance apparente de sortie : 8000VA

Puissance apparente de sortie de crête : 16000VA

Max. Courant de sortie : 36A

Tension de sortie nominale : 220/230/240Vac monophasé (configurable)

Fréquence de sortie nominale : 50/60Hz (+/-0,2%) (configurable)

Max. Courant Bypass : 42A

Temps de changement (bypass et onduleur) : 10ms

Sortie THDv (charge de la résistance) : <3 %



Paramètre d'entrée CA (On-Grid)(Bypass to Essential Load & Charge the Battery/Feed to Home Load)

Max. Puissance d'entrée (Bypass to Essential Load/ Charge the battery) : 8000W

Max. Puissance de sortie (Feed to Home Load) : 8000W

Max. Puissance d'entrée apparente (Bypass to Essential Load/ Charge the Battery) : 8000VA

Max. Puissance de sortie apparente (Feed to Home Load) : 8000VA

Tension d'entrée/sortie nominale : 220/230/240Vac monophasé (automatiquement ajustée pour s'adapter au réseau domestique)

Fréquence d'entrée/sortie nominale : 50/60Hz (automatiquement ajustée pour s'adapter au réseau domestique)

Max. Courant Bypass : 42A

Temps de changement (bypass et onduleur) : 10ms



Efficacité

Max. Efficacité : 97,6 %

Max. Efficacité en utilisation de la batterie : 94,0 %

Efficacité Europe : 97,6 %

Efficacité MPPT : 99,9 %

Protection

Intégré : Protection contre la surcharge de la batterie, Protection contre les basses tensions de la batterie, Protection contre les surtempératures, Protection contre les surcharges de sortie, Protection contre les courts-circuits de sortie, Protection contre les surtensions de sortie



Conformités

Règlement sur la CEM/sécurité CEI 62109-1/2, CEI 61000-6-1/2/3/4, IEC 61727,

CEI 62116, CEI 61683, CEI 60068

Informations générales

Plage De Température De Fonctionnement : -20ºC ~ +50ºC (>35ºC Dératation)

Degré de protection IP41

Dimensions : 570x525x140mm

Poids : 24,5 kg

Colis et poids brut : 690x600x210mm et 26,5 Kg
